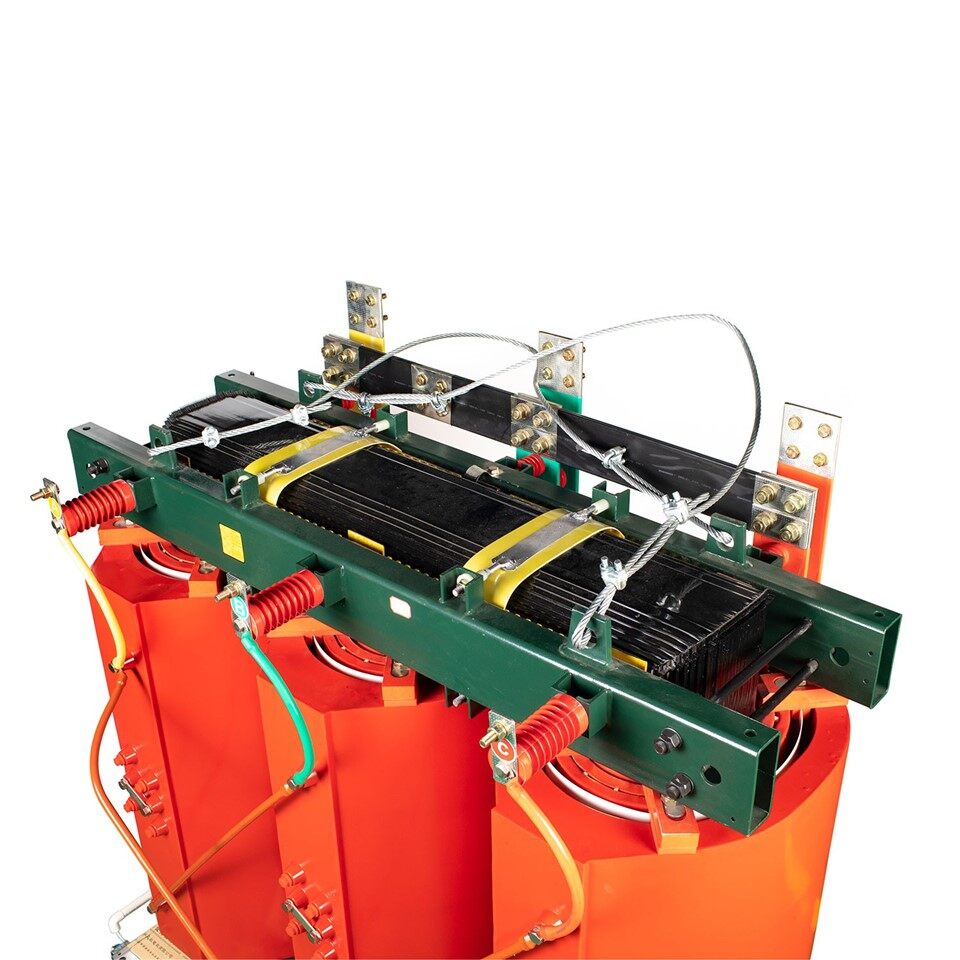

300 KVA 33KV から 400V 3 相パッドに取り付けられた乾式変圧器





輸出のお知らせ: ブラジルへの 300kVA 33kV/400V パッド-搭載変圧器 (2022 年 6 月)
当社は、300kVA 33kV-～-400V 三相パッドマウント型配電変圧器をブラジルに輸出し、お客様の多様な要件に対応できることを発表できることを嬉しく思います。

効率的な電力変換と設計
これらの乾式変圧器は、33kV の高電圧を使用可能な 400V 電力に効率的に変換します。{0}}その三相構成により、さまざまなアプリケーションに対してバランスのとれた信頼性の高い分配が保証されます。パッド-搭載設計により、設置とメンテナンスが簡素化され、新しいプロジェクトやアップグレードに最適です。

高度な技術機能

強化された安全性とエコ設計-: オイルフリー構造により汚染リスクを排除-

堅牢なパフォーマンス: 優れた絶縁性と短絡耐性-

メンテナンスフリーの運用-: 高度な冷却により負荷時の安定性を確保

品質保証
厳格なエンジニアリング基準に従って高品質の材料を使用して製造された当社の変圧器は、日常的な動作条件と極端な動作条件の両方で最高のパフォーマンスと安全性を提供します。

戦略的影響
この輸出は、電力インフラストラクチャ ソリューションにおける当社の専門知識を実証します。私たちは、これらの変圧器が期待を上回り、ブラジルのエネルギー供給ネットワークを強化すると確信しています。



乾式{0}}タイプの変圧器の製造では、精密に切断された積層スチール コアを組み立て、銅またはアルミニウムのコイルを巻いて絶縁し、真空-加圧含浸（VPI）または樹脂鋳造-のいずれかによって保護樹脂でカプセル化してから、最終組み立て、厳格な電気試験を経て、通気性のあるハウジング内に収めます。-

- 油浸変圧器の波形油タンクの錆除去とラッカー処理は、脱脂、洗浄、錆除去、二次錆除去、洗浄、中和、洗浄、リン処理、洗浄、熱洗浄、防錆塗料のシャワー、最後にラッカー塗装という一連の手順で構成されます。



に配達されました	ブラジル
年	2022
モデル	SCB10-300 KVA-33KV/400V
タイプ	乾式配電変圧器
標準	IEC60076
定格容量	300KVA
高電圧-	33KV
低電圧-	400 V
段階	三つ
接続方法	ダイナ11
インピーダンス電圧	6%
負荷損失なし	1.310KW
負荷時損失	4.750KW
無負荷電流-	1.6%
タッピング範囲	±5%または±2*2.5%
頻度	50Hz
絶縁レベル	F/F







アドバンテージ	主な利点
環境安全性	固体絶縁材料により液体油が排除され、環境への影響が軽減され、安全性が向上します。
低いメンテナンスコスト	定期的なオイルの点検・交換が不要となり、運用コストが削減されます。
高効率と安定性	高度な冷却と最適化された設計により、高負荷下でも信頼性の高いパフォーマンスを保証します
強い適応力	洗練された緩衝設計で多様な環境（都市部／地方）に適合し、環境課題を克服



Q1: これらのトランスの主な仕様は何ですか?
A: これらは 300kVA 三相-乾式-タイプの変圧器で、33kV の高電圧を 400V の使用可能な電圧に変換し、パッド-に取り付けられるように設計されています。

Q2: 油入り変圧器ではなく乾式-タイプ-を選ぶ理由は何ですか?
A: 当社のオイルフリー設計-:

土壌/水汚染のリスクを排除

オイルの監視や交換が不要

火災の危険を軽減します

生涯にわたるメンテナンスコストを最大 40% 削減

Q3: パッド-搭載設計は設置にどのようなメリットをもたらしますか?
A: 特徴は次のとおりです。

事前に組み立てられたベースプレートにより迅速な導入が可能-

取り付け時間は 4 時間以下

コンクリートパッドまたは地面への直接取り付けとの互換性

目視検査のためのアクセシビリティ

Q4: 安全性/性能を保証する認証は何ですか?
A: 以下に準拠しています:

IEC 60076 / IEEE C57.12.01

CE / UKCA マーキング

ブラジルの INMETRO 認定 (保留中の Q3 2022)

Q5: どのような技術サポートが提供されますか?
A: 以下が含まれます:

10年保証

リモート監視の統合

-認定エンジニアによるオンサイト試運転

24 時間年中無休のトラブルシューティング ポータル























































スザノ工業団地の年中無休パルプ生産ラインにおける慢性的な停止と年間 5 万ドルの環境責任リスクを受けて、IP55 耐浸水性エンクロージャ、H- クラス絶縁（180 度許容）、IEC 60076- 認定を備えた 34 × 300kVA 乾式-タイプ変圧器-を導入しました。- -短絡耐性-により、2023 年のサンパウロの記録的な洪水（+450 mm 降雨量）でも 100% の運用継続性を達成し、同時にオイル監視/交換サイクルの排除によりメンテナンス コストを 42%（年間 21 万 7,000 ドル）削減し、同時に 98.7% の電圧調整により 3,200MWh/年のエネルギー節約を可能にしました。効率-は、18 か月のピーク負荷運転にわたって変圧器関連の安全事故がゼロで、Tier4 電力信頼性を達成したブラジル初の工業用地として INMETRO 監査人によって検証されました。-
